Representação da Rede

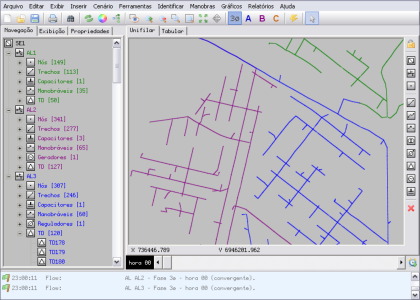

Georreferenciada

Unifilar e trifilar, permite sobreposição da rede sobre gráficos no formato DXF (arruamento, topologia, acidentes geográficos, etc...).

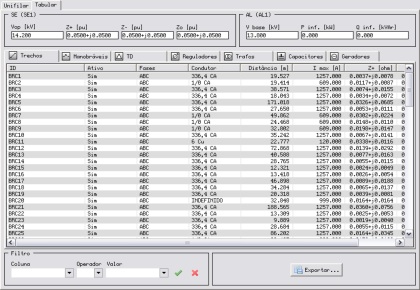

Tabular

Possibilidade de ordenação, filtragem e exportação para arquivos CSV.

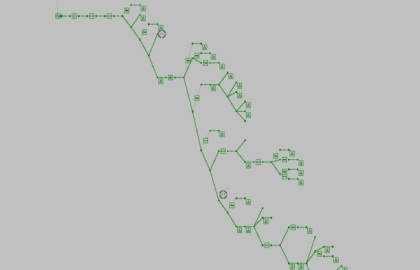

Esquemática

Geração automática do diagrama esquemático.

Ambiente CAD

Interface amigável com completo conjunto de ferramentas para desenho e edição das propriedades gráficas e elétricas elementos da rede, respeitando sua conectividade. Permite a customização da simbologia através de arquivos DXF.

Ferramentas Elétricas

1. •Procesador Topológico: Destaca automaticamente as áreas energizadas e desenergizadas da rede.


2. •Fluxo de Potência Horário: Cálculo das grandezas elétricas hora a hora, respeitando curvas de carregamento e de despacho de geração.


3. •Geração Distribuída


4. •Alocação de Banco de Capacitores e Reguladores de Tensão


5. •Sequenciamento de Manobras


6. •Análise de Perdas


7. •Recondutoramento

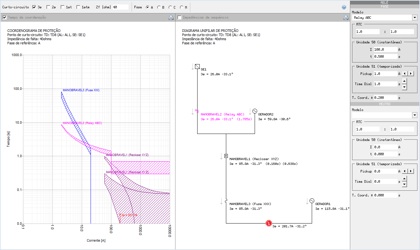

8. •Curto-Circuito e Análise de Proteção: Gera automaticamente o coordenograma e o diagrama esquemático da proteção, levando em conta as contribuições de todas as fontes e os dispositivos envolvidos no curto-circuito.


Cenários de Carregamento

Alocação de Carga

Estima o carregamento dos transformadores de distribuição baseado no carregamento total medido nos alimentadores.

Integração com SCADA

Importa os dados de medição da rede.

Capacidade Instalada

Geração de curvas horárias de carregamento baseadas em fator de demanda e fator de potência.

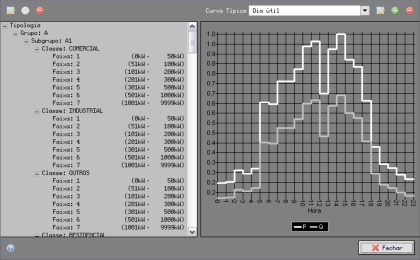

Tipologia de Carga

Geração de curvas de carregamento dos transformadores de distribuição baseado em curvas típicas normalizadas, levando em consideração o consumo mensal e a classificação dos consumidores.

Ferramentas de Visualização

1. •Trace: Identifica o caminho entre dois pontos da rede.


2. •Ilhas Elétricas


3. •Blocos: Trechos delimitados por dispositivos de manobra.


4. •Fases


5. •Descontinuidades


6. •Zonas de Tap


7. •Multiview: Exibe simultaneamente várias áreas distintas da rede.


8. •Código de Cores: Esquema de cores para limites de tensão e  carregamento.


Gráficos

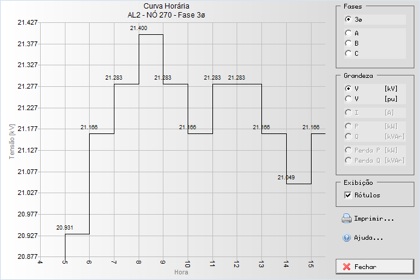

Curvas Horárias

Tensões, correntes e potências em 24 horas.

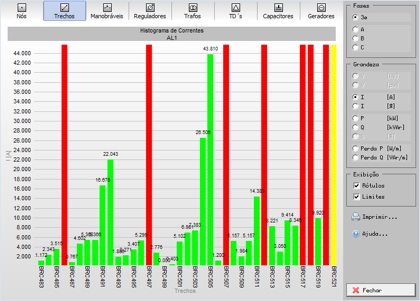

Histogramas

Todo o estado elétrico da rede em um único gráfico.

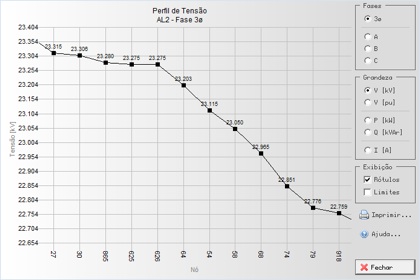

Perfis

Comportamento das grandezas elétricas ao longo de um caminho.

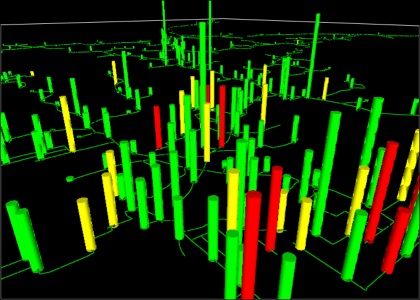

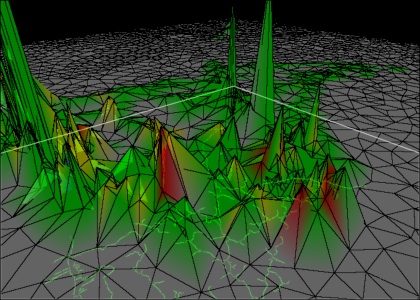

Gráficos 3D

Comportamento das grandezas elétricas no espaço.

Exportação

Arquivos DXF

Visualize, edite e imprima o diagrama da rede utilizando ferramentas CAD.

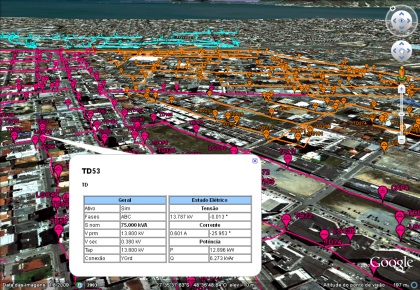

Arquivos KML

Visualize a rede e acesse as propriedades de seus dispositivos utilizando o Google™ Earth.

Arquivos CSV

Visualize e formate os resultados de fluxo de potência utilizando o Microsoft™ Excel.
